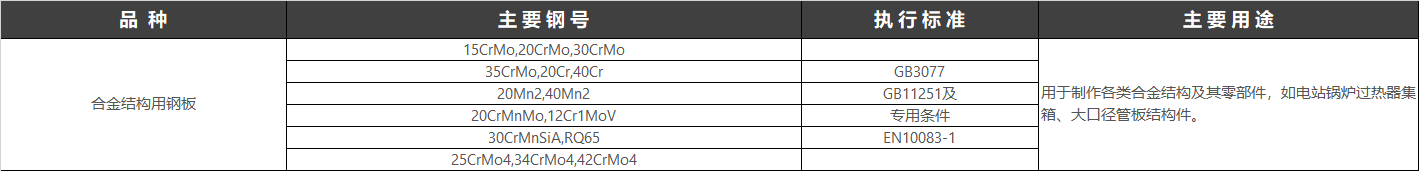

合金結構鋼（structural alloy steel）是指用作機械零件和各種工程構件并含有一種或數種一定量的合金元素的鋼?，F行執行標準：GB/T 3077-2015 合金結構鋼。
合金結構鋼由于具有合適的淬透性，經適宜的金屬熱處理后，顯微組織為均勻的索氏體、貝氏體或極細的珠光體，因而具有較高的抗拉強度和屈強比（一般在0.85左右），較高的韌性和疲勞強度，和較低的韌性－脆性轉變溫度，可用于制造截面尺寸較大的機器零件。
合金結構鋼一般分為調質結構鋼和表面硬化結構鋼
①調質結構鋼 這類鋼的含碳量一般約為0.25%～0.55%，對于既定截面尺寸的結構件，在調質處理（淬火加回火）時，如果沿截面淬透，則力學性能良好，如果淬不透，顯微組織中出現有自由鐵素體，則韌性下降。對具有回火脆性傾向的鋼如錳鋼、鉻鋼、鎳鉻鋼等，回火后應快冷。這類鋼的淬火臨界直徑，隨晶粒度和合金元素含量的增加而增大，例如，40Cr和35SiMn鋼約為30～40mm，而40CrNiMo和30CrNi2MoV鋼則約為 60～100mm，常用于制造承受較大載荷的軸、連桿等結構件。
②表面硬化結構鋼 用以制造表層堅硬耐磨而心部柔韌的零部件,如齒輪、軸等。為使零件心部韌性高,鋼中含碳量應低，一般在0.12～0.25%，同時還有適量的合金元素，以保證適宜的淬透性。氮化鋼還需加入易形成氮化物的合金元素（如Al、Cr、Mo等）。滲碳或碳氮共滲鋼，經850～950℃滲碳或碳氮共滲后，淬火并在低溫回火(約200℃)狀態下使用。氮化鋼經氮化處理(480～580℃)，直接使用，不再經淬火與回火處理。
技術工藝
根據鋼種和鋼的質量要求，合金結構鋼的冶煉，可采用氧氣頂吹轉爐、平爐、電弧爐；或再加電渣重熔、真空除氣。鑄錠可采用連鑄或模鑄。鋼錠應緩慢冷卻或熱送鍛造、軋制。鋼錠加熱時，應力求溫度均勻并有足夠的保溫時間，以改善偏析缺陷和避免鍛、軋時變形不均勻；鍛、軋后的鋼材，尺寸小的、特別是含碳0.2%左右的滲碳鋼，在600℃以上時應快速冷卻,以免加重帶狀組織；截面較大的鍛件，應采取措施消除內應力和白點。調質鋼應盡可能淬火成馬氏體組織，然后回火成索氏體組織；滲碳鋼在滲碳過程中，滲層濃度梯度不宜過大,以免在滲層晶界上出現連續網狀碳化物;氮化鋼必需先經熱處理得到所需的性能，再經最后精加工才能進行氮化。氮化處理后除將脆薄的“白層”研磨除去外，不再加工。
